필자의 차량은 08년식 뉴모닝 LX 기본형 모델이다.
그러다 보니까 오디오 자체에 AUX기능 외에는
아무것도 없거니와 오디오 자체에 고장난 요소도
존재하기 떄문에 이건 좀 아니라고 생각들었고
기왕 이렇게 된거 사제오디오던 순정오디오던
다 거르고 남들처럼 좀 분위기를 내자는 취지로
안드로이드 올인원 오디오를 구매해서 설치한 후기와
더불어서 주할 사항. 그리고 대비하기 좋은
내용들을 모아서 정리해봤다.

아직 08~10년식 구형 뉴모닝을
타고 다니는 분들이 계신다면
충분히 정보가 될만할 듯 하다.

필자는 알리익스프레스에서
Justnavi라는 브랜드의
안드로이드 올인원을 구매 하였다.
그리고 업자나 설치업체에 의뢰하지 않은
순수 자가 설치 목적 + DIY를 목적으로
구매를 하였다.

71738.0₩ 54% OFF|JUSTNAVI 안드로이드 10.0 기아 아침 Picanto 2007   2010 자동차 라디오 멀티미디어 비디오

Smarter Shopping, Better Living! Aliexpress.com

ko.aliexpress.com

링크는 상단의 링크를 참조하면 된다.
필자는 8코어의 QT4모델로 선택.
안드로이드오토와 애플 카플레이를 포기하더라도
느린것 만큼은 참을수 없고 블루투스가 지원되기에
이것으로 선택을 하였다.

위의 브랜드 선택을 한 이유는 다른거 없다.
08~10년식 사이의 뉴모닝을
타고 다니는 오너들의 피드백이
제일 많기 때문이다.

우선 여기서 한가지 주의사항을
알려 드리겠다.
무조건 선택은 가격 저렴한 모델의 4코어가 아닌
최소 8코어 이상의 모델로 가는 것을
추천한다.
이유는 다들 아시겠지만 딜레이와
반응 속도의 차이때문이다.
안드로이드 올인원도 컴퓨터처럼
사양에 따라 빠르고 느린 수준이
다르기 때문에 그 점도 계산을 해둬야 한다.

일단 그렇게 알리익스프레스에서 구매한
justnavi 안드로이드 올인원 패키지를
꺼내서 확인해봤다.

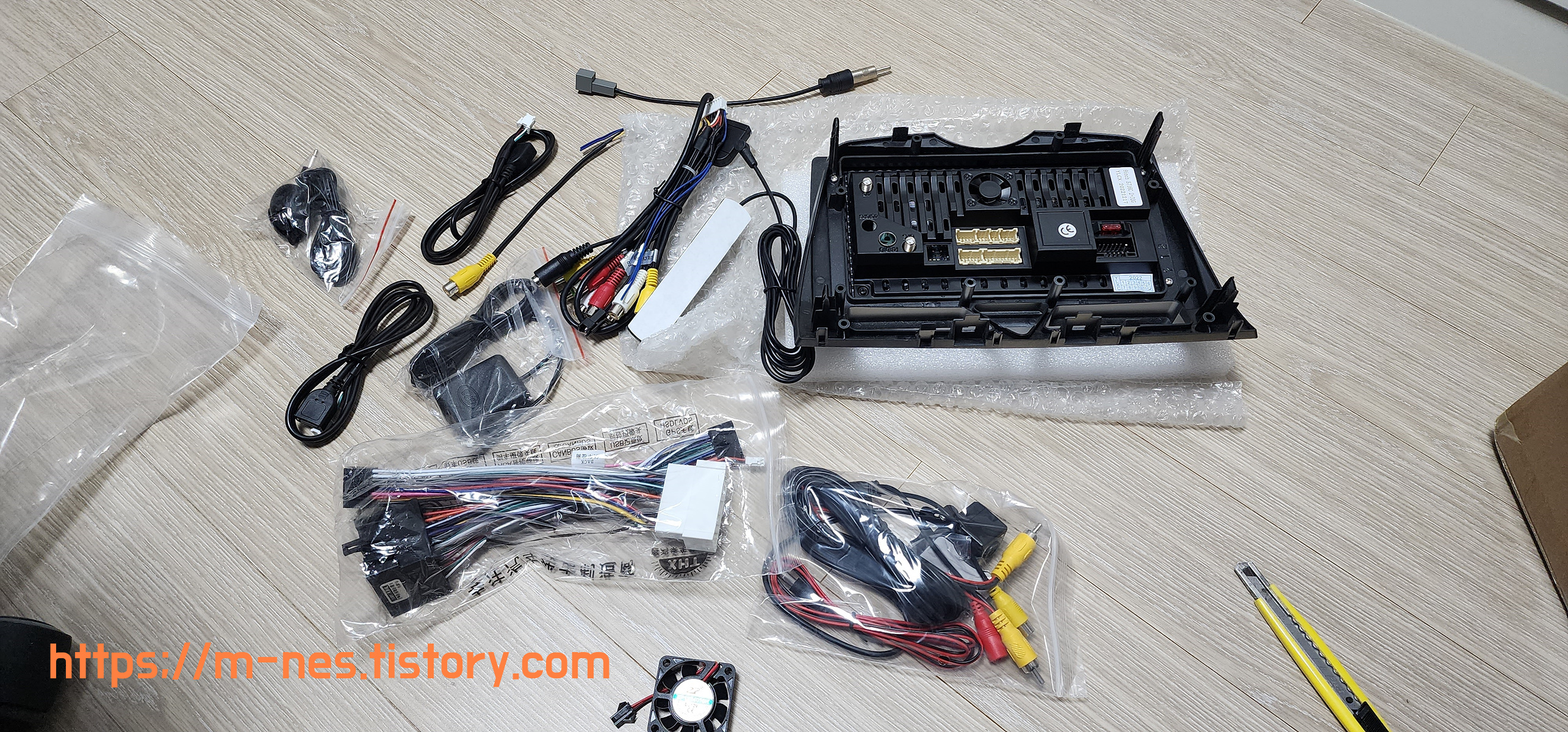

본체와 센터페시아 프레임.
그리고 각종 케이블들이 즐비하다.

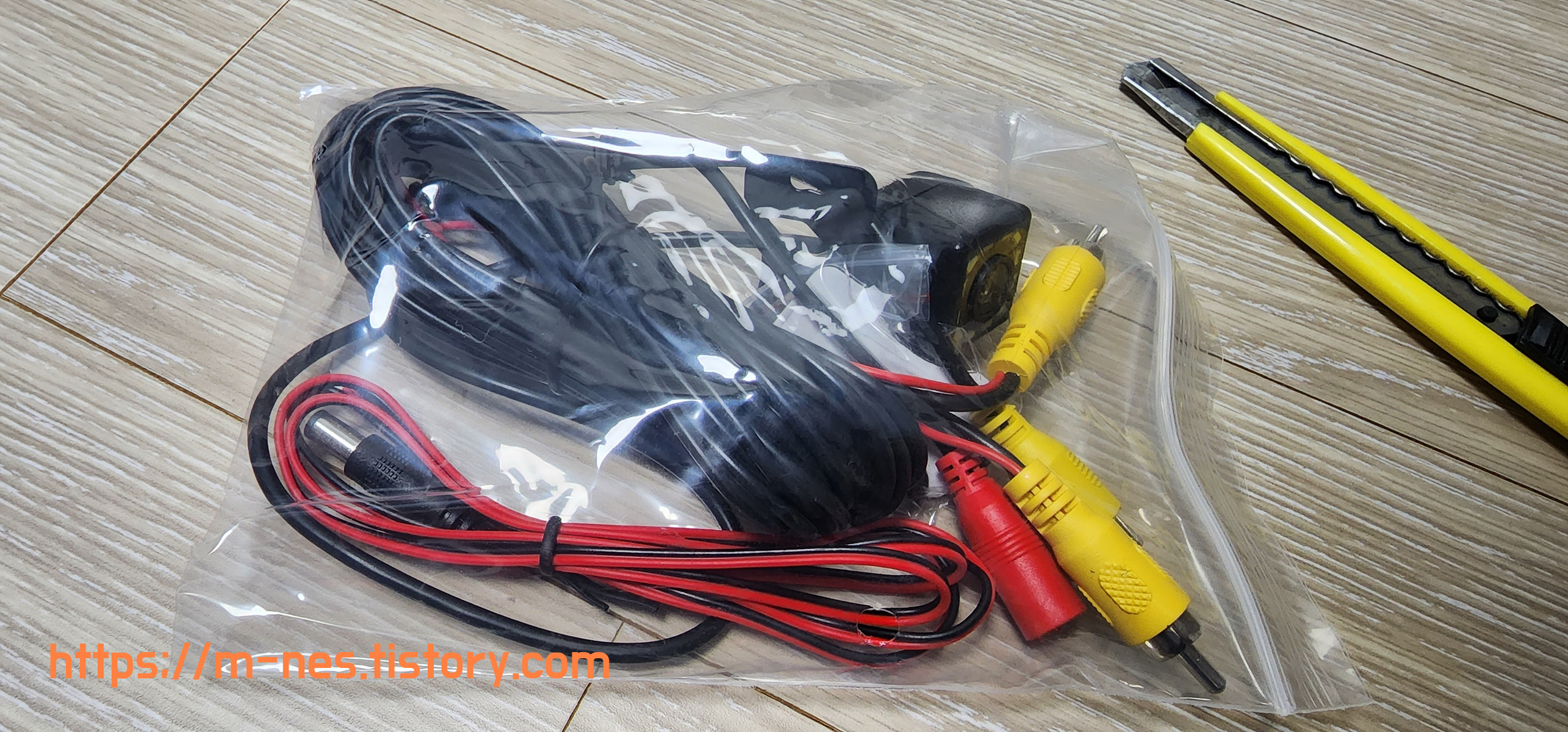

우선 서비스로 나온 후방카메라.
품질이 별로라고 하니 절대 쓰지 말도록.
그리고 뉴모닝 케이블에 맞게끔
잭이 개조된 하얀색 변환잭.
두 종류가 발송되는데
검은색으로 된 잭은 사용안한다. 키핑.

이 것이 제일 중요하다.
이 상품의 선택 이유가 바로 여기에 나온다.

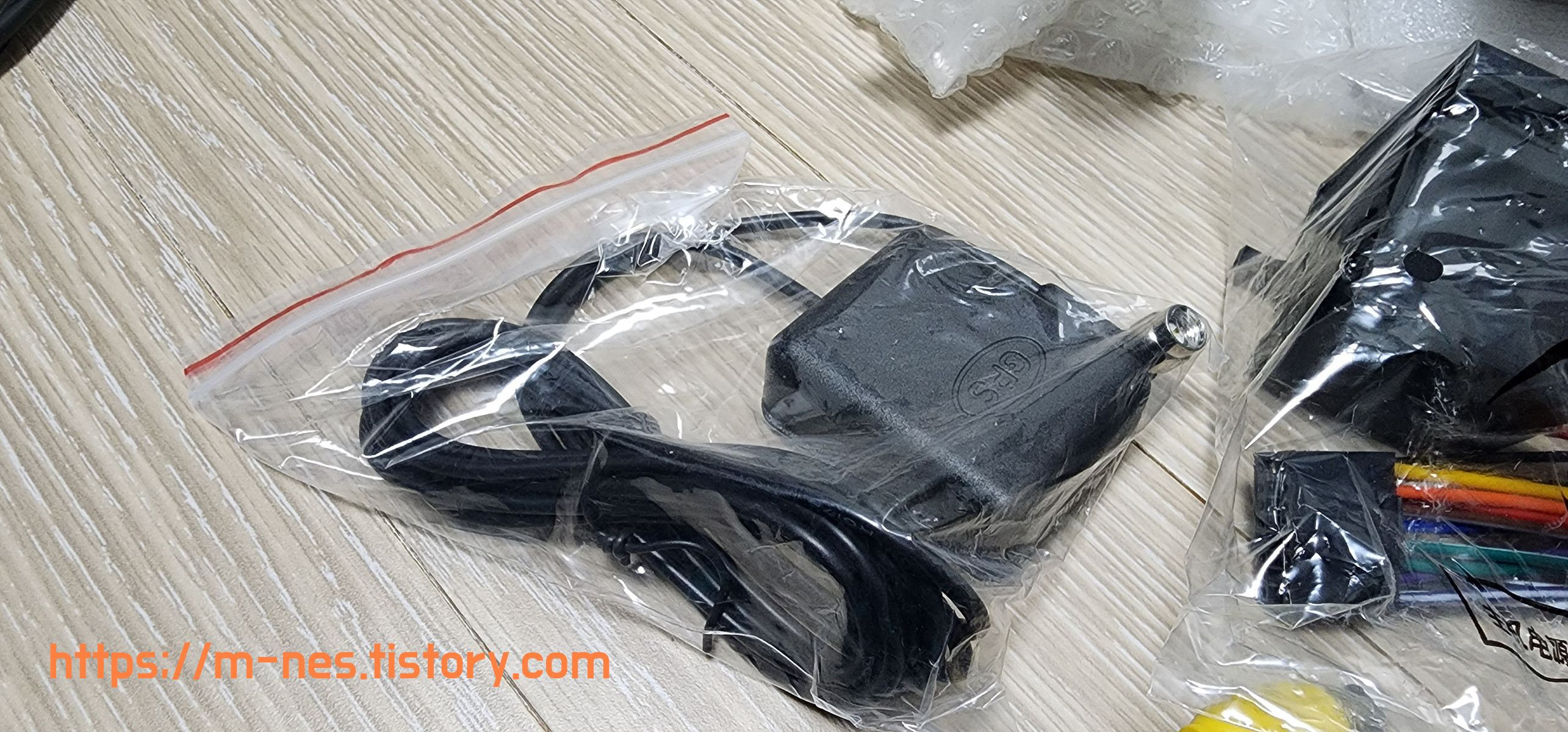

그 다음 멀티미디어 잭과 GPS케이블.
멀티미디어 잭의 경우는 뉴모닝은
일부 모델만 해당되기에 사실상 필자는
4G LTE유심 끼는것 외에는 의미가 없어서
케이블만 껴놓고 안쪽으로 묶어놓기로 확정.

GPS케이블은 조수석쪽 A필러를 타고
앞유리창에 부착하는 방식으로 진행.

그 다음 USB연장 케이블.
필자의 08년식 뉴모닝에는 무해당.
결국 안쓰기에 키핑하기로 결정.
그 다음 정체불명의 안테나. 또 키핑.
(FM라디오 안테나로 추정됨.)
그 다음 발열을 빼는 팬
장착 자체가 안되게끔 타공이 안되어
있어서 무쓸모의 상태이기에 또 키핑...

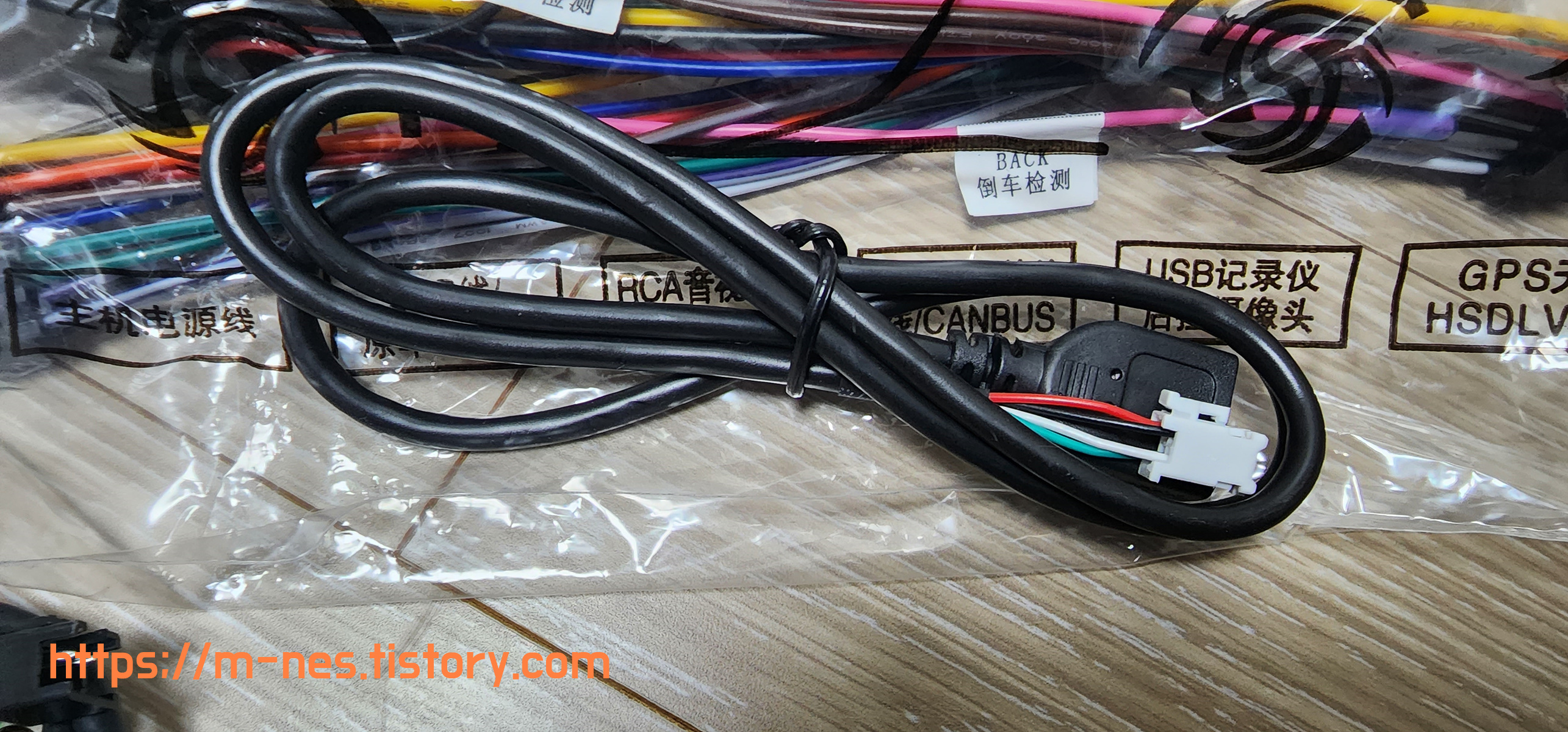

핸즈프리 통화용 마이크 연장케이블..
운전할때 전화를 일체 만지지 않기 때문에
이것 또한 키핑..
그리고 후방카메라 연결 케이블..
쓸일 없기 때문에 또 키핑...

사진으로는 없지만
FM라디오 젠더가 존재한다.
이건 사용할 것이다.

이렇게 키핑한 케이블이
USB연장케이블
핸즈프리 마이크 케이블
후방카메라 케이블
발열방지용 팬
FM라디오 안테나로 추정되는 케이블
내 차와는 안맞는 검은색 잭변환 케이블
요건 안쓰고 보관하기로 결정했다.
(본인의 차량 상태와 멀티미디어 여부에 따라
내용은 달라질 수 있음)

필자의 차 상태를 보도록 하자.
바로 이렇다. 1DIN짜리 오디오와
서랍장 한개...
심지어 저 순정라디오는 작동도 안한다.
망가졌다는 의미이다.

이제 설치 준비에 들어간다.
미리 준비할 것들을 알려드리겠다.
두꺼운 일자드라이버
얇은 일자드라이버
두꺼운 십자드라이버
케이블타이
비닐절연테이프
(방음테이프면 더욱 좋음)
니퍼나 펜치, 가위
플라스틱 헤라
그리고 3M제의 비닐절연장갑
(손 아프기 싫으면 필수!)

이제 작업에 들어가야 한다.
필자는 금속재질의 일자드라이버로
재껴서 센터페시아 프레임을 탈거했지만
이 글을 보는 사람들은 가급적 플라스틱 헤라로
탈거를 하길 바란다.
프레임 기스가 날 수 있기 때문이다.

그렇게 센터페시아쪽의 오디오 프레임을 탈거하고
버튼쪽에 연결되어 있는 케이블도 뺐다.
열선버튼, 전등버튼, 비상등버튼, 핸즈프리버튼, 열선버튼
순서는 꼭 기억하도록 하자.
이 케이블 탈거는 굉장히 쉽다.
여기까지 소요시간 5분.

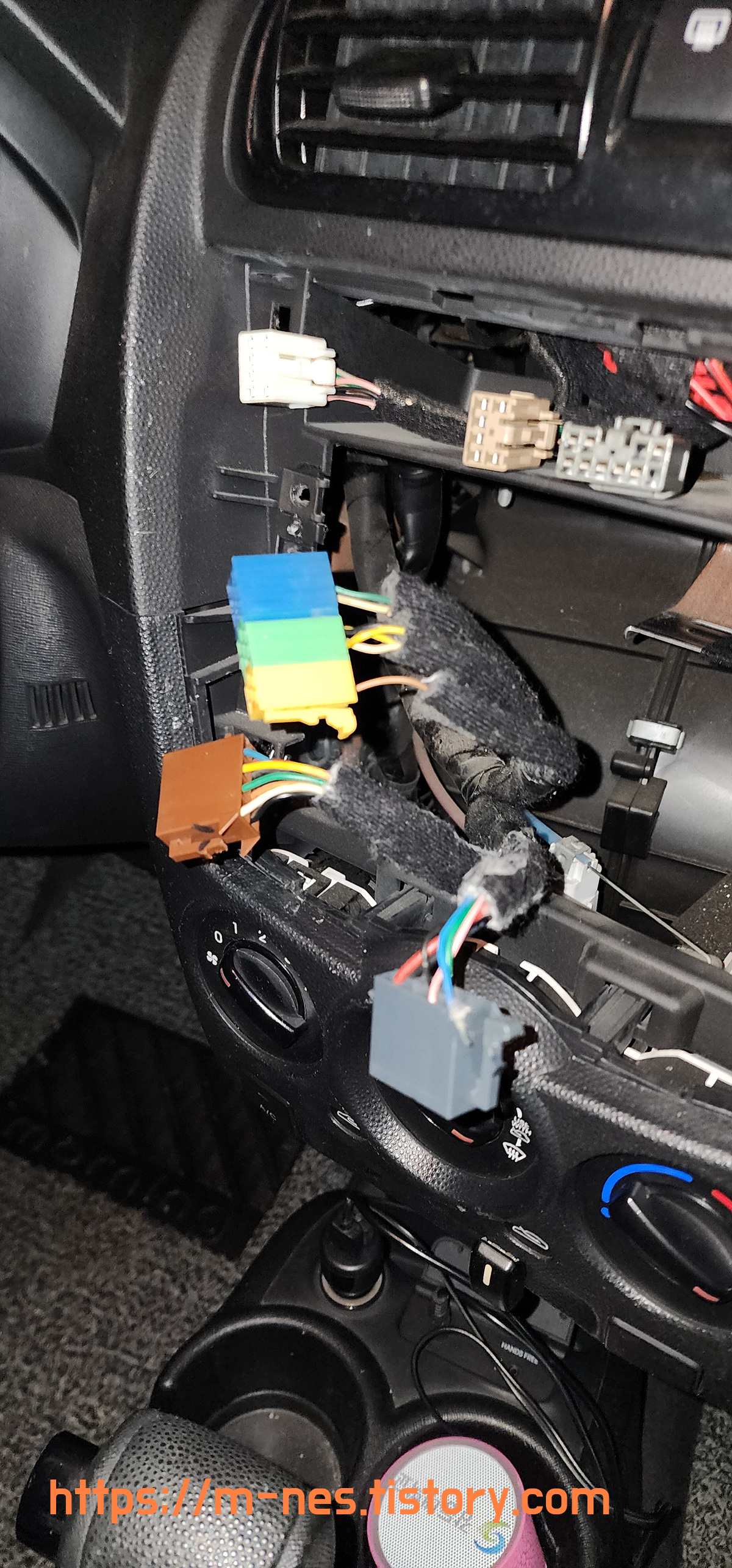

그 다음 오디오와 케이블 탈거.
여기서 주의할 점이 있다.
여기서 소요되는 시간이 굉장할 것이다.
바로 저 단순한 오디오잭 빼는 작업이다.
필자는 한개의 케이블을 빼는데
무려 10분이상 소요되었다.
이때 장갑이 좋지 않으면 손이
무진장 아플것이고 힘이 들어갈 것이다.
작업진행에 무려 40분 소요...
이때부터 포기하고 싶어진 마음....

모든 케이블을 탈거하고 나면 버튼을 기존의
오디오단 프레임에서 빼서 새로운 안드로이드 올인원에
이식을 시켜야 한다.
십자드라이버로 뺀 뒤에 탈거 시키도록 하자.

300x250

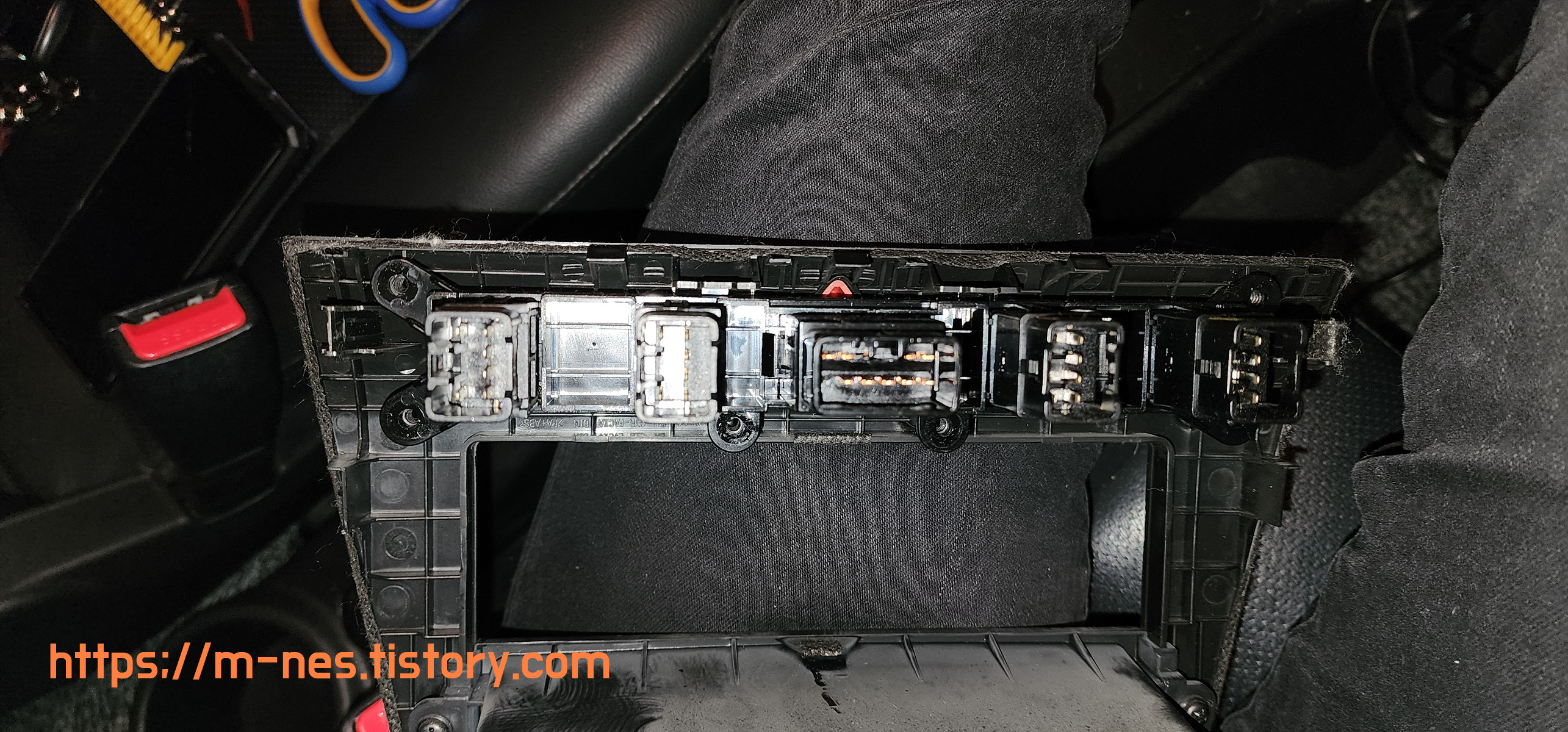

버튼과 기존 프레임 탈거가 완료되면
이렇게 버튼만 쏙! 하니 빠질 것이다.
그 버튼을 새로운 안드로이드 올인원
프레임에 맞춰서 끼운 뒤에 십자드라이버로
나사를 박아주고 꼼꼼히 해두도록 하자.
여기까지 소요시간 45분.

그 다음은 GPS케이블 장착.

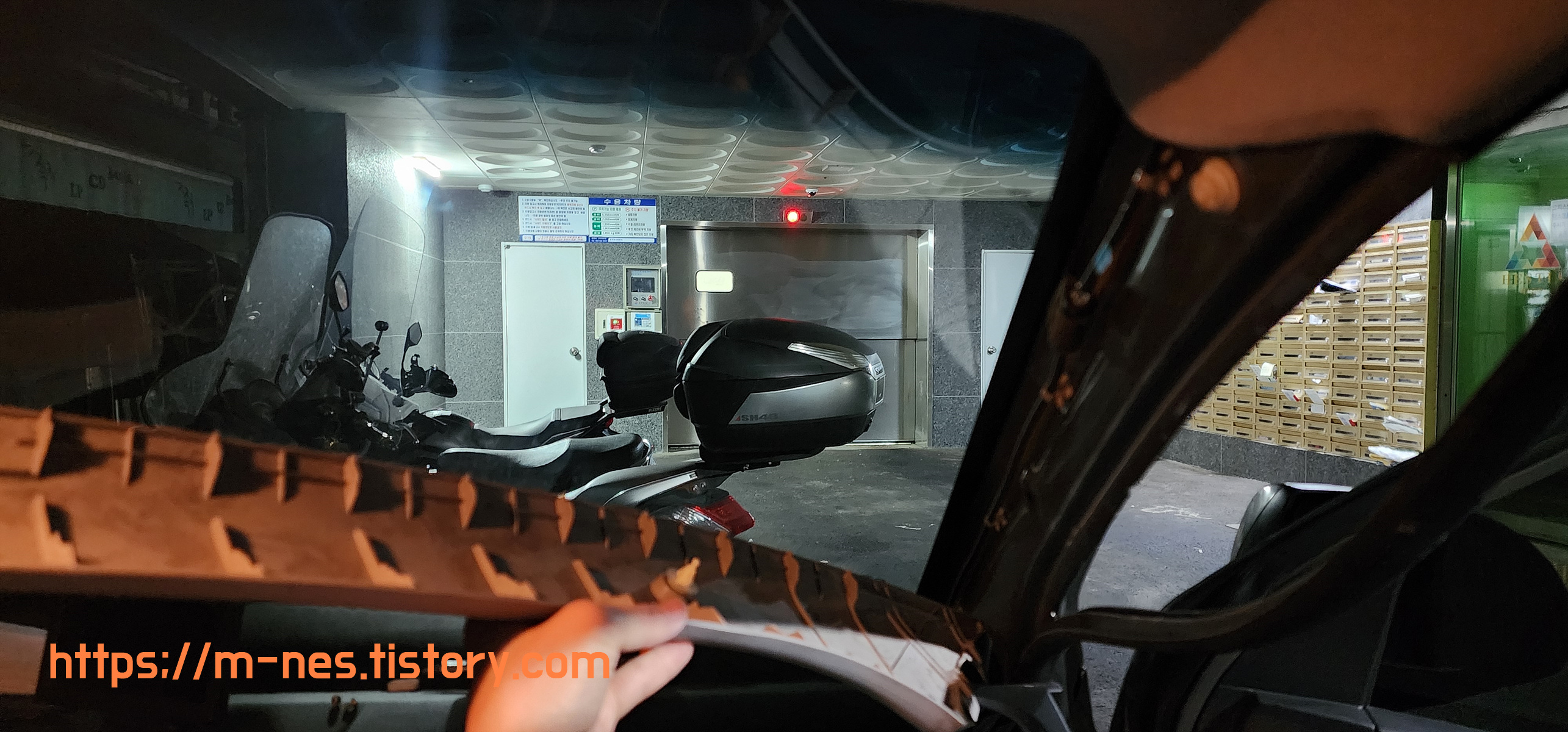

우선 조수석 A필러에 있는 고무를
힘을 줘서 벗겨준다.
이건 쉽다.

그 다음 헤라를 이용해서 A필러를 탈거한다.
탈거는 생각보다 쉽다.
이제 이쪽으로 GPS케이블을 넣어줄 것이다.

GPS장착위치와 케이블 내려가는 위치를
잘 잡아준 뒤에 테이프로 잘 감아서
안움직이게 하도록 한다.
방음테이프가 있다면 더욱 좋다.
그리고 대쉬보드 안쪽으로 들어가게 한다.

그 다음 조수석족 대쉬보드쪽 측면부의
뚜껑을 열어준 뒤에
그 GPS 선이 안쪽으로 잘 들어가게
잡아줘야 한다.

대쉬보드 측면부를 열어둔 뒤에
빠져나온 선의 위치를 잘 본뒤에 글러브박스
일명 조수석 수납장쪽으로 잘 빠져나오게 해준다.

그 다음 조수석 수납장.
일명 글러브박스는 이렇게 분리를 해주고
GPS케이블이 오디오쪽으로 갈 수 있게끔 빼준다.
여기까지 소요시간 총합 60분.

그렇게 잡아둔 GPS안테나의 위치는
위의 사진과 같다.
A필러를 다시 장착해주고
조수석쪽 고무부분도 다시 장착.
그리고 대쉬보드 측면부 뚜껑도
다시 닫아준다.
여기까지 소요시간 65분.

주의사항
여기서 A필러의 고무패킹이 차체 프레임에
붙어서 안빠진 경우가 있을것이다.
이 때는 고무패킹을 뺀 뒤에
그 고무패킹을 A필러 플라스틱에 껴주고
힘줘서 껴주면 다시 장착이 될 것이다.

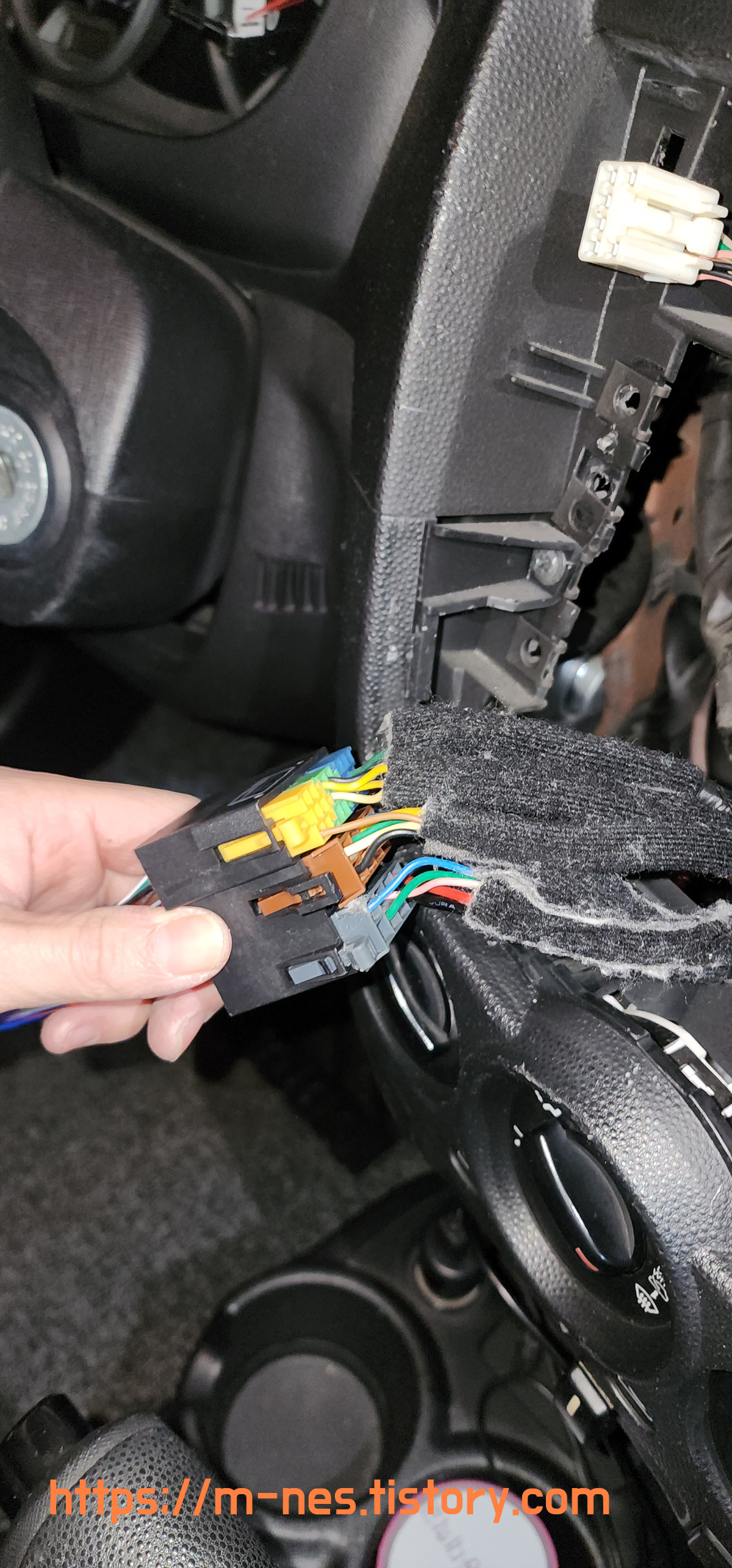

그리고 오디오 케이블을
제공된 잭변환 케이블에 끼면 된다.
모양과 나와있는 커넥터 선
구멍 갯수를 잘 보고 연결하면 된다.
퍼즐맞추기처럼 진행하면 된다.
그렇게 연결된 모습이 우측의 사진과 같다.

반응형

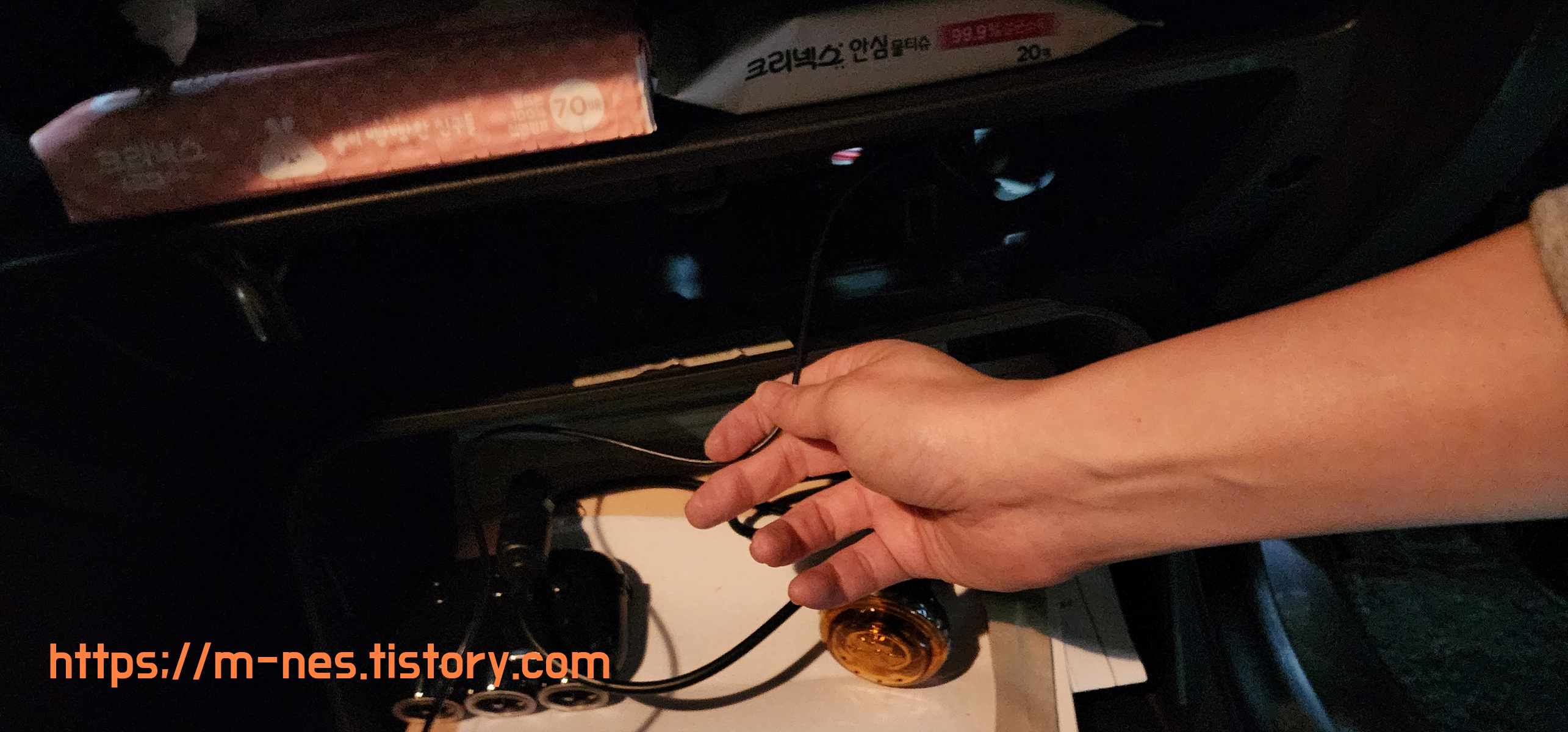

그 다음에는 비록 사용안하는 LTE지만
혹시나 나중의 대비를 위해서 유심커넥터는
조수석의 글로브박스 수납장으로 빼준다.
그 다음 글러브박스는 다시 원상복구 시켜준다.

마지막으로 잭변환된 케이블을
사진과 같이 껴주고 GPS케이블.
그리고 FM라디오 케이블을
변환케이블과 같이 장착해준다.
시동을 걸지 말고
전자기기만 돌아가게끔 켜준다.
그리고 정상작동이 되는지 라디오가
잘 들리는지 우선 테스트를 해본다.
음... 잘 나오는군...

여기까지가 모든 소요시간 70~75분.
엄청난 시간소요였다.
여기서 제일 오래걸리는 시간이 바로
기존 오디오에서 오디오케이블 잭 빼는 작업.
그리고 A필러의 GPS케이블 연결
요기가 제일 오래걸린다.

그리고 마지막으로 기존의 열선케이블
전등 및 비상등케이블을 연결해주고 장착을 한다.
그리고 열선불과 전등이 들어오는지와
비상등이 잘 들어오는지
확인하도록 한다.

그 다음으로 라디오, GPS, 와이파이, 블루투스가
잘 작동하는지 확인하도록 한다.

근데 필자는 또 다른 문제가 발생했다.
안드로이드 올인원의 하단부가 제대로
결착이 안되는지 계속 들뜨고 움직인다.
원인 모색을 위해 네이버의 모닝짱 카페에
문의를 하도록 하였다.

바로 위의 사진과 같이 덜컹덜컹거리고
제대로 결합이 안된 상태로 나온다.
작동의 이상은 없지만 나중에 빠질 수 있는
위기감이 있기에 원인 분석 및 질문한 결과
확인된 내용은 아래에..


바로 기존의 센터페시아 프레임에 장착된
결합 클립을 제거해서 새로 구매한 안드로이드 올인원
결합부에 다시 끼워서 고정시켜야
빠지지 않는다고 한다.

결국 프레임의 문제는 없었으며,
클립이 없어서 생긴 문제였다.
문제는 필자는 위의 사진과 같이
센터페시아 프레임에 있어야 할 클립이
하나밖에 없었다.

이 클립은 소모품처럼 자주 잃어버린다고 한다.
그래서 주문을 해야 한다고 한다.
혹시라도 이 부품이 필요하다면
하단의 사진을 참고하도록 하자.

부품은 현대모비스 부품대리점가서
구매하면 된다. 개당 100~200원 사이이며
10개단위로 파는데 구매해서 구비해도 좋다.

필자의 숙제는 위의 클립을 구매함으로서
모든 장착을 끝낼 예정이다.

이제 구매부터 설치까지
모든 주의사항 및 유의사항을
알려드리도록 하겠다.

1. 좀 더 싸게 사겠다고 타오바오에 검색하지 말자.
중국내 자국민 정책상 안드로이드로 된 올인원을
중국대륙판매가 불가능하다고 한다.
팔더라도 그건 플레이스토어 이용이 불가능한
개조된 OS일 확률이 더 높을 것이다.
그래서 수출목적으로 반출이 가능한
알리익스프레스에서만 구매 가능하다.

2. 저렴하다고 저사양의 안드로이드 올인원
선택을 하지 말도록 하자.
운전 도중 발생하는 딜레이로
자칫하면 사고날 수도 있는 점도
염려해야 한다.

3. 판매자한테 내 차와 사양이 맞는지
영어로 다시 한번 물어보도록 한다.
참고로 2008~2010 뉴모닝은
필자가 올린 링크가 확실하다.
센터페시아 프레임 디자인 확인 필수!

4. 플라스틱 헤라와 3M제의 장갑은
필수로 준비하도록 하자.

5. 기존 오디오에 있던 케이블 잭 탈거가
생각보다 쉽지 않기 때문에 힘과 요령이
필수이며, 내차가 아닌거처럼 하되
망가지지 않게 조심히 해야 한다.
도움을 받을수 있는 사람이 있다면
금상첨화일 것이다.

6. A필러의 고무? 플라스틱 화스너
확인을 꼭 하고 결합하도록 하자.
품번 82315-38000

7. 안드로이드 올인원에 장착할 케이블잭은
꼼꼼하고 확실하게 장착하도록 하자.
멀티미디어 케이블은 생각보다 잘 빠진다.
잘 고정 시키고 안쓰는 케이블들은 안흔들리게
케이블타이로 잘 묶어주자.

8. 제공되는 후방카메라의 품질은
기대하지 말고 설치하지 말길 권장한다.
모닝 동호회에서도 평가가 극명히 갈리는
저품질이라고 하니까 쓰지 말자.
아울러 기존후방카메라와 모니터가
따로 연결되어 있다면 그걸 죽이지 말고
사용하길 권장한다.
필자는 후진으로 전환되는 과정에서
발생하는 딜레이에 대해서
신뢰를 할 수 없기에 따로 쓴다.
선택은 자가설치 DIY하는 자신에게..

9. 안드로이드 올인원이
센터페시아쪽 대쉬보드와
잘 결합이 안되고 따로 놀때는
센터페시아 스프링클립
품번은 85839-02000이다.

이상이다.

난이도는 필자 생각 中급이라고 생각한다.
옆에서 거들어줄 사람이 한명이라도 있다면
순조롭게 끝날 수 있으며, 이 조건은
위의 부품들이 온전히 잘 있다는 전제하다.

추가로 기왕 설치하는 김에
안드로이드 올인원으로 차량 상태가
자동으로 넘어가게끔 하는 부품을 파는데
가격도 저렴하고 설치도 쉬운 상품 소개.

인포카 자동차 스캐너 IO180-IH android iOS동시호환 OBD2 / ELM327 / 자동차 진단기

COUPANG

www.coupang.com

(위의 링크는 블로그 컨텐츠 제작에 도움을 줍니다.)

인포카 자동차 스캐너로
08년식 모닝에도 설치가 가능하며
정보는 블루투스 기반으로 연결되어
전송되기에 스마트폰으로 정보를 받아서
상태를 주기적으로 점검할 수 있는 상품이다.
에누리, 다나와, 네이버 쇼핑 최저가이기에
부담이 없을 것이다.
